時代在發展，信息在爆炸，知識以前所未有的速度在更新，随着網絡技術的不斷進步，計算機網絡規模和應用急劇擴大，但是計算機網絡資源管理分散，用戶缺乏安全意識和有效的防護手段，各類軟硬件産品和網絡信息系統普遍存在脆弱性。由于存在各種網絡系統漏洞、潛在的錯誤操作以及網絡犯罪等危險因素，因此對網絡安全評價技術的需求也愈發迫切。
作爲當前網絡安全領域的研究熱點之一，網絡脆弱性評價不同于其他一般的性能評價技術。例如，入侵檢測、防火牆和病毒掃描等技術都是在攻擊進行時發生或發生後的被動檢測，而網絡脆弱性評價是由黑客攻擊和防範技術發展而來的，是一種在攻擊發生前的主動探測。因此在對網絡脆弱性進行評價時，針對攻擊行爲構建安全模型是一個關鍵步驟。另一方面，根據安全模型可以獲得系統可能的行爲和狀态，以此爲基礎展開進一步的分析和計算，爲完善系統安全策略提供幫助。而攻擊圖是網絡脆弱性評價的重要手段。
本文綜合論述計算機網絡攻擊建模的研究概況，剖析網絡攻擊圖的定義，讨論現有的網絡攻擊圖的主要生成方法，歸納總結目前網絡攻擊圖的應有，最後給出網絡攻擊圖研究的若幹熱點問題及展望。
網絡中總是存在一定的安全漏洞，同時這些漏洞之間可能存在一定的關聯關系，即當一個漏洞被成功利用後，可能爲另一漏洞的利用創造有利條件。雖然說消除所有的漏洞是不切實際的，但在網絡環境中對遺留的漏洞置之不理，可能會對關鍵資源造成重大危害。爲了能夠徹底找出所有關聯關系，最有效的方法就是通過模拟攻擊者對存在安全漏洞的網絡攻擊過程，找到所有能夠到達目标的攻擊路徑，同時将這些路徑以圖的形式表現，這種圖就是網絡攻擊圖，簡稱攻擊圖。與攻擊樹和Petri網相比，攻擊圖對網絡攻擊過程的描述能力更強，應用範圍也更加廣泛。
攻擊圖是一種基于模型的網絡脆弱性評估方法。攻擊圖技術能夠把網絡中各主機上的脆弱性關聯起來進行深入地分析，發現威脅網絡安全的攻擊路徑并用圖的方式展現出來。安全管理人員利用攻擊圖可以直觀地觀察到網絡中各脆弱性之間的關系，選擇最小的代價對網絡脆弱性進行彌補。攻擊圖技術主要有兩個方面：攻擊圖生成技術和攻擊圖分析技術。攻擊圖生成技術是指利用目标網絡信息和攻擊模式生成攻擊圖的方法，是攻擊圖技術中的基礎。攻擊圖分析技術是指分析攻擊圖，得到關鍵節點和路徑或者對脆弱性進行量化的方法。
目前，計算機網絡已然構成了諸多信息技術基礎設施的核心組成部分，這些設施包括電網、金融數據系統和應急通信系統領域等。及時發現和消除計算機網絡系統中存在的安全隐患，杜絕惡意的攻擊行爲，是網絡安全管理的一項重要的任務。我們常常能夠在被利用來攻擊這些系統的軟件/應用中發現脆弱性，而攻擊者就是利用這些被公布或者沒有被公布的脆弱性方才得以實施攻擊。
但是就目前而言，組織網絡的安全風險管理與其說是科學，不如說是一門藝術。系統管理員通過直覺和豐富的經驗來操作，而不是依靠客觀指标來指導和證明決策的制訂。
攻擊圖技術旨在用于解決此類場景的問題，其包括可用于客觀的模型和指标，評估企業網絡中的安全風險的分析技術，以及指導管理員使用模型和指标幫助進行網絡防禦決策的理論和方法。
爲了提高組織網絡的安全性，提出了基于攻擊圖的網絡安全評估方法，測量由不同網絡配置提供的安全性。随着大數據網絡的發展，網絡攻擊手段呈現出多樣化與複雜化，網絡安全分析的要求也是越來越高，而網絡攻擊圖作爲分析網絡狀況的一個重要方法，對防止網絡攻擊，實施網絡安全防護有一定的現實指導意義。
攻擊圖研究的目的是開發一個标準模型，用于測量計算機網絡的安全性。标準模型将使我們能夠回答諸如“我們比昨天更安全嗎？”或“一個網絡配置的安全性如何與另一個進行比較？”這樣的問題。另外，有一個标準模型來衡量網絡安全可以使用戶，軟件供應商和研究人員能夠一起評估網絡安全的方法和産品。
對于組織網絡的安全風險分析主要有如下挑戰：
安全漏洞非常泛濫 CERT每周會報告約100個新的安全漏洞，這使得對于企業網絡的安全管理（包括數百主機、每個主機上不同操作系統和應用程序以及它們上存在的可被利用的漏洞）非常困難。
攻擊者發起的多步驟攻擊 相比以前攻擊者僅能發起簡單的原子攻擊而言，現在的攻擊者爲了能夠突破各類防火牆/網關的防禦，往往會采用多步驟、多宿主的攻擊，逐漸滲透進整個網絡，最終危及到關鍵系統。但是其每一步驟卻又不足以引起防護系統的警報，這使得對于關鍵系統的保護具有挑戰性。
現有防禦手段不能處理攻擊的複雜性 計算機系統遭受的攻擊逐漸增多，當一個新的漏洞被報告出來後，攻擊者可以非常快速的開始使用這個漏洞。傳統的攻擊檢測方式（如入侵檢測系統IDS）具有太多諸如誤報、低可拓展性和檢測攻擊的限制方面的問題。
良好的評價指标應當具有如下性質：其是一緻的、收集成本低、數字表示、有度量單位和具體的上下文。攻擊圖技術通過捕獲漏洞之間的相關性，并以實際攻擊者滲透網絡的方式來測量安全性，從而應對這一挑戰。通過網絡分析所有攻擊路徑，提供整體系統的風險指标。通過這個指标，可以分析安全成本和安全利益之間的權衡。因此，決策者可以避免過度投資無法産生實際效果的安全措施，或避免投資和風險造成毀滅性後果。攻擊圖技術的度量是一緻、明确的，并爲理解計算機網絡的安全風險提供了上下文。
攻擊圖是由Cuningham等人于1985年提出，他們認爲是由各種通過物理的或者邏輯的方法相互相連的組件構成。典型的網絡攻擊圖由節點和連接節點的有向邊組成。其中節點表示網絡所處的狀态，節點間的有向邊表示網絡狀态間的轉移關系。
爲了生成攻擊圖，首先需要對網絡建模、建模過程中需要大量關于網絡中的與安全相關的信息，如主機配置信息、主機漏洞信息、網絡拓撲信息、網絡配置信息等。在生成網絡攻擊圖的過程中，需要應用相關漏洞庫的知識确定網絡中存在的各個漏洞之間的關系。
網絡建模與攻擊圖生成需要充分考慮所生成的攻擊圖的最終應用，進行滲透測試時需要找出到達所有攻擊路徑，用于風險分析或尋找最短攻擊路徑時可能需要考慮各個原子攻擊的複雜度或成功概率以及漏洞被成功利用後所帶來的危害程度等，而用于指導漏洞補丁管理時則需要計算每個漏洞補丁的代價。
因此，攻擊圖的最終應用在一定程度上決定了需要建立的模型與生成方法。攻擊圖的生成方法将網絡模型及漏洞庫信息數據結構來表示。目前攻擊圖生成方法很多，爲了便于對這些方法進行分析、比較及評價其優劣，需要對攻擊圖生成機制進行分析，找出可以用于對其分析比較的屬性，并對生成方法進行分類，找出存在的問題，發現可能的研究發現。
典型的模型邏輯工具有：MulVAL和麻省理工學院實現的NetSPA系統。
（1）MulVAL（多主機、多階段的脆弱性分析）
2005年Ou等人提出了MulVAL。MulVAL具有強大的網絡數據采集能力和性能優勢。在研究中，實驗者描述了一種基于Datelog的網絡安全分析器。脆弱性數據庫中的信息、每台主機的配置信息和其他的一些相關信息都能通過程序的加工處理編碼成爲Datelog中的事實，從而供推理引擎分析，計算出網絡中各種組件之間的交互。MulVAL最後生成的邏輯攻擊圖（Logical Attack Graph）的規模随着網絡規模大小的變化爲O（n2）
基于MulVAL生成的攻擊圖
（2）NetSPA
2006年，麻省理工學院提出NetSPA（網絡安全計劃架構）。在實驗中，實驗者使用攻擊圖來模拟對手和簡單反制措施的效果。它使用防火牆規則和網絡漏洞掃描工具創建組織網絡的模型。然後，它使用該模型來計算網絡可達性和多先決條件攻擊圖（Multiple-Prerequisite Attack Graph），以表示對手利用已知的漏洞發起攻擊的潛在路徑。這會發現所有攻擊者從一個或多個位置開始并最終能夠入侵的主機。NetSPA生成的攻擊圖規模通常随着典型網絡中主機數量的增加而縮放爲O(nlogn)。它解決了以往攻擊圖研究中的網絡數據自動采集問題和攻擊圖生成算法擴展性的問題，定義了更爲簡單的網絡模型，方便系統自動采集網絡數據。而通過測量攻擊者可以攻陷的總資産（數量、價值），可以評估不同攻擊者的風險。

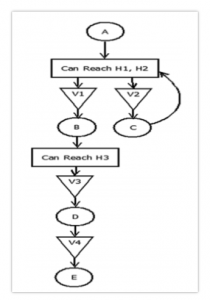

基于NetSPA方法生成的攻擊圖
雖然方法不同，但是這兩種攻擊圖生成方法從效率和能力上來說的差距其實是不大的，事實上，在近年的攻擊圖研究發展中，有關攻擊圖生成方向的研究不再主要以嘗試發明新的攻擊圖元模型，而是更多的集中于研究如何提高攻擊圖的生成效率。最近兩年的研究資料，均提出了在構建攻擊圖的過程中，利用并行化解決攻擊圖規模巨大的一種思路。
在構建攻擊圖的過程中，随着機器、服務以及其上的漏洞等元素數量的增加，攻擊圖的規模也逐步增加，而對攻擊圖的計算（NP-Hard）也會随之增加，從而使得對于大規模網絡的計算非常困難。所以，對于攻擊圖構建的并行算法就變的很重要。所以這篇文章提出了一種基于分布式内存的并行算法，用來在分布式的代理平台上搭建攻擊圖的分布式計算。爲了實現這個算法，要求對平台所使用的内存進行抽象，成爲一個虛拟的、共享的内存，并通過分割網絡互相可達的信息來對内存進行初始化。随後文章對這個算法進行了評估，發現即使是較小程度的并行，在生成算法複雜度較高的情況下也會爲計算性能帶來非常大的提升。
攻擊圖元模型和攻擊圖生成技術其實都僅僅是将組織網絡、脆弱性、攻擊模式等安全相關信息使用建模的方式進行表示，并且關聯了起來。雖然更加直觀的展示組織網絡中存在的各類信息以及他們的之間的關系，但是麽有提供任何評估、分析方面的内容，而這就是攻擊圖分析技術研究所進行的工作。
(1)、對于攻擊圖的分析主要是基于貝葉斯理論進行的，NayotPoolsappasit、RinkuDewri、Indrajit Ray（IEEE機構成員）提出了一個使用貝葉斯網絡的風險管理框架，使系統管理員可以量化各個級别的網絡妥協機會。
他們認爲，安全風險評估和減輕是需要執行以維持高效IT的兩個重要過程基礎設施。一方面，已經提出了諸如攻擊圖和攻擊樹等模型來評估各種網絡狀态之間的關系的原因和後果，另一方面，已經探索出不同的決策問題來識别最低成本加固措施。然而，這些風險模型并不能幫助網絡之間因果關系的原因狀态。此外，優化配方在分析風險模型時忽略資源可用性的問題。由此，他們提出使用貝葉斯網絡的風險管理框架，使系統管理員能夠量化機會各級網絡妥協。他們展示如何使用這些信息來制定安全緩解和管理計劃。在與其他類似模型形成對照，該風險模型适用于網絡部署階段的動态分析。一個多目标優化平台爲管理員提供在資源中作出決策所需的所有折衷信息受限的環境。

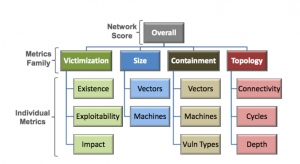

(2)、Cauldron的作者Noel S.和Jajodia S.在2014年一篇文獻中對攻擊圖度量的指标進行了分簇，如下圖所示：
基于這樣的一些安全度量指标，我們就能夠對整個組織網絡的安全态勢，給出基本的判斷——“一個網絡到底有多安全？”
(3)、除開單純數值上的分析，我們還可以對圖結構進行更多的分析，其中最爲主要的就是攻擊面分析。攻擊面分析的本質在于求解所有攻擊路徑，直觀展示攻擊者可以采用的攻擊路線，便于後續對這些攻擊路線的深層分析。
路徑的深層分析一方面包括路徑代價分析，即首先确定每條路徑的長度（或者說原子攻擊的數量），然後就可以結合原子攻擊的代價/成功率信息，計算整條攻擊路徑的代價/成功率。另一方面則是對結點進行分析，包括“關鍵結點”的計算，即一定存在于攻擊路徑上的點，修複任何一個關鍵結點則所有的攻擊路徑失效。由于關鍵結點并不一定存在，所以可以進一步對結點權值進行計算，通過途徑此結點所有攻擊路徑的代價、成功率以及目标價值，計算這個結點的收益權值，提供給決策者進行修複決策。

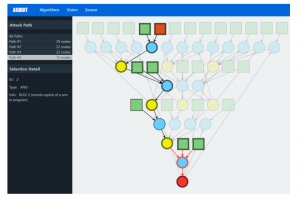

下圖爲一個典型的路徑分析結果展示：
攻擊圖是種非常重要的工具，已廣泛應用于網絡安全分析與評估的研究。從安全生命周期PDR（防護、檢測、響應）來看，可以應用于網絡安全設計、網絡安全與漏洞管理、入侵檢測系統、入侵響應等。從應用領域來說，不僅應用于普通的互聯網絡，還可以應用于無線網絡、工業控制網絡，特别是電力網絡以及對網絡依賴性非常高的其他行業或領域。從應用角度來說，網絡攻擊圖可以應用于網絡滲透測試、網絡安全防禦、網絡攻擊模拟仿真等。
基于攻擊圖的計算機網絡攻擊建模研究是随着計算機網絡技術的發展逐步深入的，建模的對象從隻含有幾個主機的簡單網絡發展到了大規模網絡，建模的手段從最初的手動向自動化的方向發展。基于攻擊圖的計算機網絡攻擊建模已獲得較廣泛的應用。但是，還是存在以下幾個問題，揭示了未來的發展方向。
雖然已提出抽象類模型、以主機爲中心的模型等攻擊圖生成方法，但對于大規模網絡的攻擊圖建模方法，應根據建模目的合理調整建模方法，以減少時間、空間複雜性。
網絡管理員可以利用攻擊圖發現網絡中存在潛在危險，在不影響網絡中主機正常運作的情況下消除網絡中重要的危險，爲決策提供更多包括安全投入、收益平衡以及安全措施優化等的輔助信息。
攻擊者通過社會工程、掃描、入侵等攻擊技術科得到攻擊網絡的信息，根據這些信息建立簡略攻擊圖，從中找出最佳攻擊路徑，達到攻擊權益最大化。
