I2C總線協議詳解

1.1 I2C總線知識

1.1.1  I2C總線物理拓撲結構

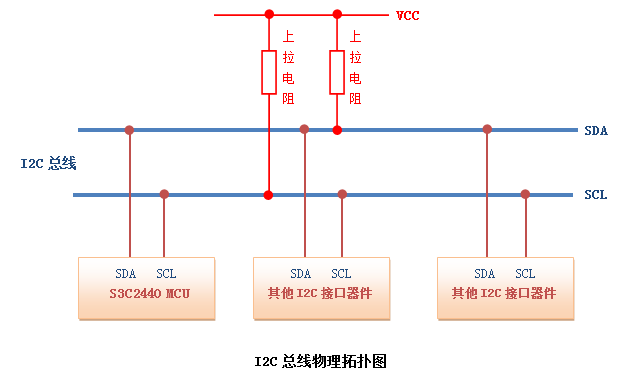

I2C 總線在物理連接上非常簡單，分别由SDA(串行數據線)和SCL(串行時鍾線)及上拉電阻組成。通信原理是通過對SCL和SDA線高低電平時序的控制，來 産生I2C總線協議所需要的信号進行數據的傳遞。在總線空閑狀态時，這兩根線一般被上面所接的上拉電阻拉高，保持着高電平。

1.1.2  I2C總線特征
    I2C總線上的每一個設備都可以作爲主設備或者從設備，而且每一個設備都會對應一個唯一的地址(可以從I2C器件的數據手冊得知)，主從設備之間就通過這 個地址來确定與哪個器件進行通信，在通常的應用中，我們把CPU帶I2C總線接口的模塊作爲主設備，把挂接在總線上的其他設備都作爲從設備。
    I2C總線上可挂接的設備數量受總線的最大電容400pF 限制，如果所挂接的是相同型号的器件，則還受器件地址位的限制。
    I2C總線數據傳輸速率在标準模式下可達100kbit/s，快速模式下可達400kbit/s，高速模式下可達3.4Mbit/s。一般通過I2C總線接口可編程時鍾來實現傳輸速率的調整，同時也跟所接的上拉電阻的阻值有關。
    I2C總線上的主設備與從設備之間以字節(8位)爲單位進行雙向的數據傳輸。

1.1.3  I2C總線協議

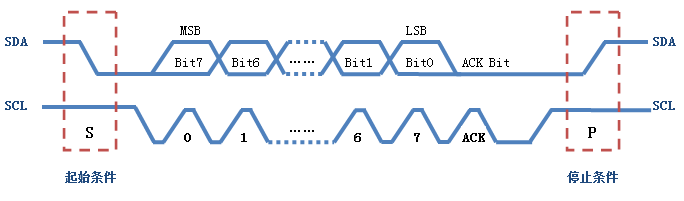

    I2C協議規定，總線上數據的傳輸必須以一個起始信号作爲開始條件，以一個結束信号作爲傳輸的停止條件。起始和結束信号總是由主設備産生。總線在空閑狀态 時，SCL和SDA都保持着高電平，當SCL爲高電平而SDA由高到低的跳變，表示産生一個起始條件；當SCL爲高而SDA由低到高的跳變，表示産生一個 停止條件。在起始條件産生後，總線處于忙狀态，由本次數據傳輸的主從設備獨占，其他I2C器件無法訪問總線；而在停止條件産生後，本次數據傳輸的主從設備 将釋放總線，總線再次處于空閑狀态。如圖所示：

    在了解起始條件和停止條件後，我們再來看看在這個過程中數據的傳輸是如何進行的。前面我們已經提到過，數據傳輸以字節爲單位。主設備在SCL線上産生每個 時鍾脈沖的過程中将在SDA線上傳輸一個數據位，當一個字節按數據位從高位到低位的順序傳輸完後，緊接着從設備将拉低SDA線，回傳給主設備一個應答位， 此時才認爲一個字節真正的被傳輸完成。當然，并不是所有的字節傳輸都必須有一個應答位，比如：當從設備不能再接收主設備發送的數據時，從設備将回傳一個否 定應答位。數據傳輸的過程如圖所示：

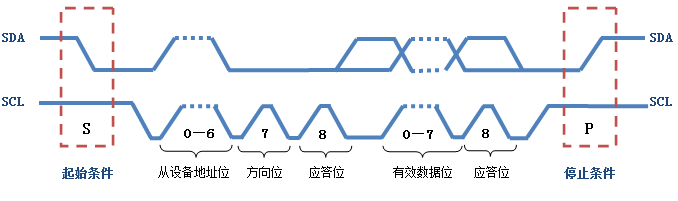

    在前面我們還提到過，I2C總線上的每一個設備都對應一個唯一的地址，主從設備之間的數據傳輸是建立在地址的基礎上，也就是說，主設備在傳輸有效數據之前 要先指定從設備的地址，地址指定的過程和上面數據傳輸的過程一樣，隻不過大多數從設備的地址是7位的，然後協議規定再給地址添加一個最低位用來表示接下來 數據傳輸的方向，0表示主設備向從設備寫數據，1表示主設備向從設備讀數據。如圖所示：


1.1.4  I2C總線操作
    對I2C總線的操作實際就是主從設備之間的讀寫操作。大緻可分爲以下三種操作情況：

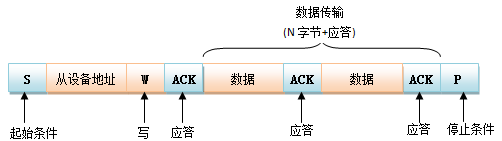

    第一，主設備往從設備中寫數據。數據傳輸格式如下：

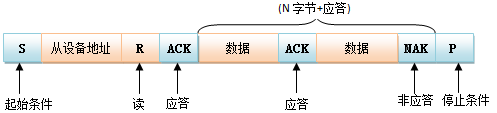

    第二，主設備從從設備中讀數據。數據傳輸格式如下：

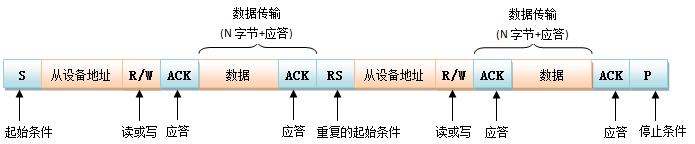

    第三，主設備往從設備中寫數據，然後重啓起始條件，緊接着從從設備中讀取數據；或者是主設備從從設備中讀數據，然後重啓起始條件，緊接着主設備往從設備中寫數據。數據傳輸格式如下：

    第三種操作在單個主設備系統中，重複的開啓起始條件機制要比用STOP終止傳輸後又再次開啓總線更有效率。
